Стояла у меня в машине при покупке такая вот магнитола — Sony MEX-R1. Схема №2 из инструкции по установке. Вот таких вот два разъема.

• Sony Автомагнитола Инструкция По Установке Разъема
• Sony Автомагнитола Инструкция По Установке Разъемов

1. Время установки обычно занимает от 5 минут до 5 часов. С разъёмом автомагнитолы надо быть внимательным, что бы не. Хотел по инструкции а она на английском языке, его НЕЗНАЮ. Автомагнитола SONY DSX-A30.
2. Инструкция по эксплуатации. Порядок установки и подключения магнитолы описан в прилагаемой инструкции об установке/подключении. © 2001 Sony Corporation. Благодарим Вас за приобретение магнитофона Sony. Данный аппарат предоставляет множество полезных функций при использовании Нижеуказанного приспособления для управления: Дополнительная принадлежность Поворотный дистанционный переключатель RM-X4S Кассетная стереофоническая автомагнитола с диапазоном FM/AM Сделано в Таиланде. Изготовитель: Сони Корпорейшн Адрес: 6-7-35 Киташинагава, Шинагава-ку, Токио 141-0001, Япония. Во избежание ухуд.

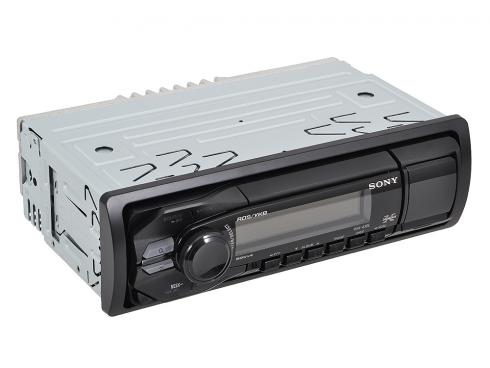

3. Автомагнитола Sony DSX A30E Обзор, установка, отзывы жгут с проводами(ISO разъем) нормальный с коннекторами по двум концам. Основное; Характеристики; Видео; Инструкции; Комплектация Автомагнитола Sony XAV-65 выполнена в лаконичном дизайне, благодаря. Можно ее установить, но понадобятся переходная рамка 2DIN и разъем ISO, у нас. Sony XR-7300 sony XR-7200 sony XR-7201 sony XR-7202 sony XR-7400 sony XR-C5120R sony xr 3053 sony xr 1953 sony xr 4400 sony xr 4543 sony xr 4350 sony CDX-R79VF sony XR-502 sony XR-7082 sony XR-C543SP sony XR-2750 sony XR-2803 sony XR-U9696 sony.

ISO-коннектор В первую очередь важными составляющими при подключении являются разъемы или коннекторы. Они могут быть индивидуального свойства или ISO, то есть сделанные по международному стандарту. Различия между ними в следующем:. Если коннекторы(см.) индивидуальные, то к ним надо подбирать переходник ISO или обрезать провода, а затем соединять их с колодкой индивидуального коннектора по схеме.

С другой стороны, обрезать провода и осуществлять подключения описанным выше способом крайне не рекомендуется. Будет лучше использовать термоусадочные кембрики и другие меры предосторожности. Что касается разъемов ISO, то они намного удобнее.

Sony Автомагнитола Инструкция По Установке Разъема

Если автомагнитола Сони наделена ими, то подключение ее будет минутным делом. Распиновка разъемов автомагнитол sony Провода Правильно подцепить плюсовой провод, также очень важно. Если соединять напрямую от АКБ, нужен обязательно предохранитель.

Крайне важен в этом случае и диаметр проводки, который не должен быть меньше разъема головного устройства. В крайнем случае автомагнитолу подключают и через прикуриватель. Для уменьшения утечки энергии с АКБ, подключение осуществляется по следующей схеме: В данном случае:. Кабель черного цвета, идущий от АКБ, это масса;. Кабель желтого цвета, идущий от АКБ – силовой или плюсовой на 12 В;. Кабель красного цвета отвечает за сигнал на включение головного устройства от ЗЗ.;.

Наконец, синий провод – это антенна или другие устройства. Что касается диодов, то можно ставить любые типа КД522Б.ЗЗ – замок зажигания. Разъем для автомагнитолы sony и распиновка по цветам Провода при подключении автомагнитолы должны располагаться по следующей схеме:. Желтый силовой провод всегда отвечает за питание головного устройства, его память. В первую очередь его надо подать в качестве плюса;.

Красный провод тоже силовой, но он отключает работу головного устройства. Его тоже надо подавать. Инструкция гласит, что красный провод обязательно должен быть подключен через замок зажигания, чтобы головное устройство отключалось после того, как будет повернут ключ зажигания. Плюсовые провода зачастую соединяют вместе. Они скручиваются и подключаются к постоянному току,но это делать не рекомендуется.

Дело в том, что в таком случае головное устройство будет работать постоянно, вне зависимости от того, повернут ключ в зажигании или нет. В свою очередь это грозит обесточиванием АКБ за считанные промежутки времени,особенно когда машина стоит. При таком подключении ГУ работает постоянно, а если автомобиль стоит длительное время, можно просто нажать на кнопку и прекратить питание с АКБ. Аварийка В данном случае подразумевается не обычная кнопка, а аварийка автомобиля:.

При задействовании – идет питание на ГУ через постоянный плюс;. Если кнопка не нажата, то питание на ГУ идет через красный кабель от ЗЗ. Схема будет выглядеть в этом случае следующим образом:. У автомагнитолы Сони имеется провод подсветки, который соединяется с подсветкой прикуривателя;.

Плюс после зажигания идет с колодки часов;. Постоянный ток подается с АКБ или прикуривателя;. Черный провод массы протягивается тоже с прикуривателя. Через соленоид Если в автомобиле имеется 2-х проводной соленоид, который срабатывает на закрытие/открытие путем изменения полярности, то схему можно устроить так:. Когда открываются двери авто, положительный импульс подается на реле Р1 с соленоида. Оно срабатывает и начинает брать питание с АКБ через выводы своих контактов и реле Р2, таким образом, подключая ГУ к питанию;. Во время закрытия происходит срабатывание реле Р2 и цель питания обрывается, ГУ отключается.

Схема с большим количеством минусов. Повышенное потребление тока за счет дополнительного реле.

Наладка неправильного подключения Если вы купили автомагнитолу Сони и ее надо подключить вместо штатной, или вы стали обладателем автомобиля, где ГУ от этого производителя неправильно подключено, то эта инструкция поможет все исправить. Распиновка разъема автомагнитолы Итак, часто бывает, что автомагнитола Сони бывает подключена «без ключа». Другими словами, подключение было осуществлено напрямую от АКБ, без АСС провода. Кроме того, спутанность проводов в схеме может привести к такой ситуации, когда играет один из динамиков фронта и одна из колонок тыла. Все это исправляется так. Демонтаж магнитолы:.

С АКБ скидывается масса, чтобы во время копания в проводке не закоротить случайно;. Отдергивается вставка на коробе центральной панели и тянется с передней части вверх;. Выворачиваются шурупы, находящиеся над консолью управления климат-контролем (по крайней мере, так на многих иномарках седанах);. Снимается пепельница;. Лицевая панель автомагнитолы Сони выводится из креплений, а после убирается в сторону;. 4 винта, фиксирующие центральные блоки, выворачиваются;. Автомагнитола вынимается.

За магнитолой куча проводов, которые надо изучить по схеме подключения ГУ с АСС (смотрим выше); Проводка. Желтый и красные провода вместе Примечание. Как правило, черный провод отвечает за массу, коричневый или желтый – за постоянное питание, розовый с синей полоской – за питание от замка. Остальные провода идут на переднюю акустику. Рвется красный провод, а изоляция с провода с синей полоской откручивается. Два провода скручиваются вместе и изолируются;. Все провода сматываются обратно.

Не забываем поменять местами белый и зеленый провода, идущие на динамики;. ГУ подключается и все проверяется так: если ключ в замке в положении 1 – магнитола отключена, если ключ замка в положении АСС – магнитола включена. Резать провода надо с термоусадками. В процессе данной операции можно отрегулировать заодно пульт управления на басовик сзади. Достаточно будет вытащить подстаканник, а провод на сабвуфер провести под ним. Вот и все дела. Теперь, дорогой читатель, ты знаешь, что означают все тонкости подключения магнитолы, по крайней мере, теоретически.

Sony Автомагнитола Инструкция По Установке Разъемов

Что касается практики, то не надо спешить к ней приступать, пока не будет просмотрен видео обзор в тему, подробно изучены схемы и фото – материалы. При работе своими руками надо не забывать, что провода должны быть хорошо заизолированы. Самостоятельная наладка проблем и умение подключать автомагнитолу – ценная штука.

Теперь можно сэкономить на расходах, которые неизбежны при вызове специалиста, цена услуг которого порой вызывает недоумение у большинства россиян.
